ลดท่อเหล็ก

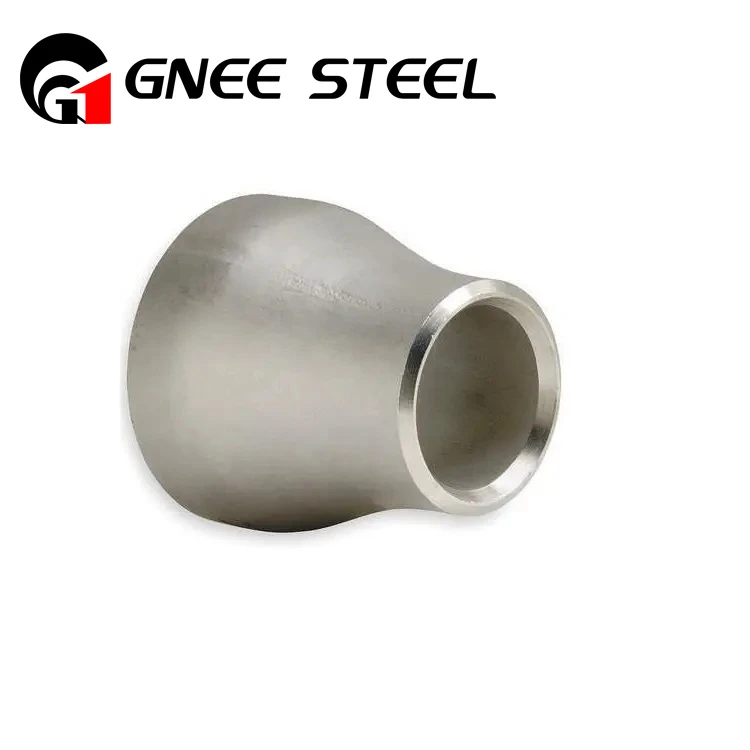

A ลดท่อเหล็กเป็นส่วนประกอบที่ใช้ในท่อเพื่อลดขนาดจากรูใหญ่ไปหารูเล็กตามขนาดเส้นผ่านศูนย์กลางภายใน ความยาวของการลดตรงนี้จะเท่ากับค่าเฉลี่ยของเส้นผ่านศูนย์กลางท่อที่เล็กลงและใหญ่ขึ้น ที่นี่ตัวลดสามารถใช้เป็นตัวกระจายหรือหัวฉีดได้ ตัวลดขนาดช่วยในการจัดการกับท่อขนาดต่างๆ ที่มีอยู่หรือการไหลแบบไฮดรอลิกของระบบท่อ





การประยุกต์ใช้ตัวลดท่อเหล็ก

การใช้กลดเหล็กดำเนินการในโรงงานเคมีและโรงไฟฟ้า ทำให้ระบบท่อมีความน่าเชื่อถือและกะทัดรัด ช่วยปกป้องระบบท่อจากผลกระทบด้านลบหรือการเสียรูปจากความร้อน เมื่ออยู่บนวงกลมแรงดันจะป้องกันการรั่วซึมทุกชนิดและติดตั้งง่าย ตัวลดเคลือบนิกเกิลหรือโครเมียมช่วยยืดอายุการใช้งานของผลิตภัณฑ์ มีประโยชน์สำหรับท่อไอระเหยสูงและป้องกันการกัดกร่อน

ประเภทลด

ตัวลดมีสองประเภทตัวลดศูนย์กลางและตัวลดประหลาด

ตัวลดศูนย์กลาง



ตัวลดนี้ประกอบด้วยข้อต่อรูปทรงสมมาตรและทรงกรวยที่ขยายหรือลดเส้นผ่านศูนย์กลางเท่า ๆ กันเกี่ยวกับเส้นกึ่งกลาง ตัวอย่างเช่น เมื่อท่อขนาด 1 นิ้วเปลี่ยนเป็นท่อขนาด 3/4 นิ้ว ด้านบนหรือด้านล่างของท่อจะไม่ได้ระดับ มีการใช้กันอย่างแพร่หลายเมื่อมีการเปลี่ยนแปลงเส้นผ่านศูนย์กลางเดียวหรือหลายเส้นผ่านศูนย์กลาง

แผนภูมิขนาดและน้ำหนักในรูปแบบ PDF สำหรับตัวลดศูนย์กลาง

ตัวลดประหลาด



ข้อต่อรูปทรงกรวยที่ลดหรือขยายเส้นผ่านศูนย์กลาง แต่ไม่สมมาตรกับเส้นกึ่งกลาง ใช้ในระบบงานท่อเพื่อลดเส้นผ่านศูนย์กลางของท่อจากขนาดเดียวให้ใหญ่ขึ้นหรือเล็กลง

ขนาดและน้ำหนักตัวลดเยื้องศูนย์ในรูปแบบ PDF

ตัวลดแบบศูนย์กลางและตัวลดแบบประหลาด

ตัวลดแบบศูนย์กลางถูกนำมาใช้กันอย่างแพร่หลายในขณะที่ตัวลดแบบประหลาดถูกนำมาใช้เพื่อรักษาระดับท่อด้านบนและด้านล่าง ตัวลดประหลาดยังหลีกเลี่ยงการดักจับอากาศภายในท่อ และตัวลดศูนย์กลางจะขจัดมลพิษทางเสียง

กระบวนการผลิตลดท่อเหล็ก

มีกระบวนการผลิตที่หลากหลายสำหรับตัวลดขนาด สิ่งเหล่านี้ทำจากท่อเชื่อมที่มีวัสดุอุดที่ต้องการ อย่างไรก็ตาม ท่อ EFW และ ERW ไม่สามารถใช้ตัวลดขนาดได้ ในการผลิตชิ้นส่วนปลอมแปลงนั้น มีการใช้วิธีการหลายประเภท รวมถึงกระบวนการขึ้นรูปเย็นและร้อน รวมถึง 'วิธีการตายภายนอก'

วิธีเส้นผ่านศูนย์กลางภายนอก

เป็นวิธีการผลิตที่ใช้กันทั่วไปลดท่อเหล็กท่อจะถูกตัดและกดลงในแม่พิมพ์ด้านนอก ในขณะที่ปลายด้านหนึ่งของท่อจะถูกบีบอัดให้มีขนาดเล็กลง วิธีนี้เหมาะสำหรับการผลิตตัวลดขนาดขนาดเล็กและขนาดกลาง

ประเภทการเชื่อมต่อของตัวลดท่อ

มีตั้งแต่ประเภทการเชื่อมต่อที่แตกต่างกัน สามารถจำแนกท่อลดขนาดได้ด้วยลดการเชื่อมซ็อกเก็ตและลดการเชื่อมชน

ตัวลดการเชื่อมซ็อกเก็ตเทียบกับตัวลดการเชื่อมแบบชน

ตัวลดการเชื่อมซ็อกเก็ตเรียกอีกอย่างว่าตัวเชื่อมซ็อกเก็ตซึ่งมีสามประเภท 1, 2 และ 3 มาตรฐานการผลิตเป็นไปตาม ASME B16.11

การเชื่อมแบบซ็อกเก็ตทนทานต่อความแข็งแรงของการเชื่อมแบบชน ½ ดังนั้นจึงใช้สำหรับท่อที่มีเส้นผ่านศูนย์กลางเล็กซึ่งมีเส้นผ่านศูนย์กลาง NPS 2 หรือน้อยกว่า Butt Weld มีความแข็งแรงดี เนื่องจากเหมาะสำหรับท่อที่มีแรงดันและอุณหภูมิสูง

ตัวลดการเชื่อมแบบชนสิ้นสุดในแผนหรือแบบเอียง ผลิตตามมาตรฐาน ASME B16.9 และกระบวนการเชื่อมตาม ASME B16.25

ประเภทวัสดุลดท่อ

ตัวลดเหล็กกล้าคาร์บอนเทียบกับตัวลดสแตนเลส

ตัวลดขนาดอาจทำจากเหล็กกล้าคาร์บอน โลหะผสม หรือเหล็กกล้าไร้สนิม และอื่นๆ อีกมากมาย เมื่อเปรียบเทียบกับสเตนเลสลดเหล็ก,ตัวลดปริมาณเหล็กกล้าคาร์บอนมีความต้านทานแรงดันสูง ความแข็งแรงสูงกว่า และทนทานต่อการสึกหรอ แต่สามารถสึกกร่อนได้ง่าย

ตัวลดเหล็กกล้าคาร์บอนมาตรฐานวัสดุและเกรด:
A234 WPB, A420 WPL6, MSS-SP-75 WPHY 42, 46, 52, 56, 60, 65 และ 70

สำหรับตัวลดสแตนเลส:
ASTM A403 WP 304, 304L, A403, 316, 316L, 317, 317L, 321, 310 และ 904L เป็นต้น

สำหรับตัวลดท่อโลหะผสม:
A234 WP1, WP5, WP9, WP11, WP22, WP91 เป็นต้น
