แผนภูมิกำหนดการท่อ SS 316L
Jun 16, 2026
ฝากข้อความ
ตารางท่อ SS316L คืออะไร?
ท่อสแตนเลส 316L เป็นโลหะผสมเหล็กสแตนเลสคาร์บอนต่ำ-ที่มีความต้านทานการกัดกร่อนสูง เหมาะสำหรับสภาพการทำงานที่รุนแรง สภาพแวดล้อมที่มีอุณหภูมิสูง- และการใช้งานทางทะเล ตารางท่อ SS 316L หมายถึงข้อกำหนดความหนาของผนังมาตรฐานสำหรับท่อสแตนเลสเกรด 316L
ท่อ SS 316L มีให้เลือกหลายตารางเวลา ขึ้นอยู่กับความหนาของผนังและระดับแรงดันที่ต้องการ ในจำนวนนี้ ตารางที่ 10 ตารางที่ 40 และตารางที่ 80 เป็นข้อกำหนดทั่วไป
สำหรับท่อเชื่อม SS 316L ตารางเวลาทั่วไป ได้แก่ 5, 10S, 10, 30, 40S, 40, 80 และ 80S สำหรับท่อ SS 316L แบบไม่มีรอยต่อ ตารางเวลาทั่วไป ได้แก่ 10, 40, 80, 160 และ XXH
แผนภูมิขนาดท่อ SS316L (ASME B36.19)
| กรมอุทยานฯ (นิ้ว) | OD (นิ้ว) | OD (มม.) | Sch 5S WT (มม.) | Sch 10S WT (มม.) | Sch 40S (มาตรฐาน) WT (มม.) | Sch 80S (XS) WT (มม.) |
| 1/8" | 0.405 | 10.29 | - | 1.24 | 1.73 | 2.41 |
| 1/4" | 0.540 | 13.72 | - | 1.65 | 2.24 | 3.02 |
| 3/8" | 0.675 | 17.15 | - | 1.65 | 2.31 | 3.20 |
| 1/2" | 0.840 | 21.34 | 1.65 | 2.11 | 2.77 | 3.73 |
| 3/4" | 1.050 | 26.67 | 1.65 | 2.11 | 2.87 | 3.91 |
| 1" | 1.315 | 33.40 | 1.65 | 2.77 | 3.38 | 4.55 |
| 1-1/4" | 1.660 | 42.16 | 1.65 | 2.77 | 3.56 | 4.85 |
| 1-1/2" | 1.900 | 48.26 | 1.65 | 2.77 | 3.68 | 5.08 |
| 2" | 2.375 | 60.33 | 1.65 | 2.77 | 3.91 | 5.54 |
| 2-1/2" | 2.875 | 73.03 | 2.11 | 3.05 | 5.16 | 7.01 |
| 3" | 3.500 | 88.90 | 2.11 | 3.05 | 5.49 | 7.62 |
| 4" | 4.500 | 114.30 | 2.11 | 3.05 | 6.02 | 8.56 |
| 5" | 5.563 | 141.30 | 2.77 | 3.40 | 6.55 | 9.53 |
| 6" | 6.625 | 168.28 | 2.77 | 3.40 | 7.11 | 10.97 |
| 8" | 8.625 | 219.08 | 2.77 | 3.76 | 8.18 | 12.70 |
| 10" | 10.750 | 273.05 | 3.40 | 4.19 | 9.27 | 12.70 |
| 12" | 12.750 | 323.85 | 3.96 | 4.57 | 9.53 | 12.70 |
จะเลือก 316L SCH10S, SCH40S หรือ SCH80S ได้อย่างไร
ตาราง 10ส: มีผนังที่ค่อนข้างบาง โดยหลักแล้วจะใช้ในสภาพแวดล้อมที่มีความดันต่ำ-และมีการกัดกร่อนสูง โดยที่การลดน้ำหนักและเพิ่มความต้านทานการกัดกร่อนให้สูงสุดมีความสำคัญมากกว่าการทนทานต่อแรงกดดันที่รุนแรง
Schedule 40S: ท่อที่มีน้ำหนักปานกลางและมีความหนาของผนังมาตรฐาน เป็นข้อกำหนดที่ใช้กันอย่างแพร่หลาย เหมาะสำหรับโครงการวางท่อทั่วไป การใช้งานเชิงโครงสร้าง และการขนส่งก๊าซอุตสาหกรรมหรือของเหลวที่ความดันปานกลาง
กำหนดการ 80S: โดดเด่นด้วยผนังท่อที่หนาและหนัก- ข้อมูลจำเพาะนี้ออกแบบมาสำหรับระบบแรงดันสูง-และท่ออุตสาหกรรมหนัก ซึ่งความปลอดภัย ความทนทาน และการต้านทานความเครียดเป็นสิ่งสำคัญ
ระดับแรงดันสำหรับท่อสแตนเลส Schedule 40 316L คืออะไร
เงื่อนไขการออกแบบ:ASTM A312 TP316L ท่อไร้รอยต่อ, ASME B31.3, อุณหภูมิการออกแบบ 38 องศา (100 องศา F), ค่าเผื่อการกัดกร่อน=0 มม.
| กรมอุทยานฯ | เส้นผ่านศูนย์กลางภายนอก (OD) | กำหนดการ | ความหนาของผนัง | ประมาณ ความดันการทำงาน | ประมาณ แรงดันระเบิด |
|---|---|---|---|---|---|
| 1/2" | 21.3 มม | กำหนด 40S | 2.77 มม | 2,300 ปอนด์ต่อตารางนิ้ว (15.9 เมกะปาสคาล) | 9,200 ปอนด์ต่อตารางนิ้ว (63.4 เมกะปาสคาล) |
| 3/4" | 26.7 มม | กำหนด 40S | 2.87 มม | 1,950 ปอนด์ต่อตารางนิ้ว (13.4 เมกะปาสคาล) | 7,800 ปอนด์ต่อตารางนิ้ว (53.8 เมกะปาสคาล) |
| 1" | 33.4 มม | กำหนด 40S | 3.38 มม | 1,750 ปอนด์ต่อตารางนิ้ว (12.1 เมกะปาสคาล) | 7,000 ปอนด์ต่อตารางนิ้ว (48.3 เมกะปาสคาล) |
| 1-1/2" | 48.3 มม | กำหนด 40S | 3.68 มม | 1,400 ปอนด์ต่อตารางนิ้ว (9.7 เมกะปาสคาล) | 5,600 ปอนด์ต่อตารางนิ้ว (38.6 เมกะปาสคาล) |
| 2" | 60.3 มม | กำหนด 40S | 3.91 มม | 1,150 ปอนด์ต่อตารางนิ้ว (7.9 เมกะปาสคาล) | 4,600 ปอนด์ต่อตารางนิ้ว (31.7 เมกะปาสคาล) |
| 3" | 88.9 มม | กำหนด 40S | 5.49 มม | 1,050 ปอนด์ต่อตารางนิ้ว (7.2 เมกะปาสคาล) | 4,200 ปอนด์ต่อตารางนิ้ว (29.0 เมกะปาสคาล) |
| 4" | 114.3 มม | กำหนด 40S | 6.02 มม | 950 ปอนด์ต่อตารางนิ้ว (6.6 เมกะปาสคาล) | 3,800 ปอนด์ต่อตารางนิ้ว (26.2 เมกะปาสคาล) |
| 6" | 168.3 มม | กำหนด 40S | 7.11 มม | 850 ปอนด์ต่อตารางนิ้ว (5.9 เมกะปาสคาล) | 3,400 ปอนด์ต่อตารางนิ้ว (23.4 เมกะปาสคาล) |
| 8" | 219.1 มม | กำหนด 40S | 8.18 มม | 780 ปอนด์ต่อตารางนิ้ว (5.4 เมกะปาสคาล) | 3,100 ปอนด์ต่อตารางนิ้ว (21.4 เมกะปาสคาล) |
ความทนทานต่อความหนาของท่อ ASTM A312 TP316L
ความทนทานต่อความหนาของผนัง (ASTM A312 / A999)
| ช่วง NPS (นิ้ว) | วิธีการผลิต | ภายใต้ความอดทน (%) | ความอดทนเกิน (%) |
| 1/8" ถึง 2-1/2" (รวม) | ไร้รอยต่อ | -12.5% | +20.0% |
| 3" ถึง 18" (รวม) | ไร้รอยต่อ (อัตราส่วน t/D น้อยกว่าหรือเท่ากับ 5%) | -12.5% | +22.5% |
| 3" ถึง 18" (รวม) | ไร้รอยต่อ (อัตราส่วน t/D > 5%) | -12.5% | +15.0% |
| 20" และใหญ่กว่า | ไร้รอยต่อ (อัตราส่วน t/D น้อยกว่าหรือเท่ากับ 5%) | -12.5% | +22.5% |
| 20" และใหญ่กว่า | ไร้รอยต่อ (อัตราส่วน t/D > 5%) | -12.5% | +15.0% |
| ทุกขนาด | เชื่อม (ทุกเกรด) | -12.5% | +15.0% |
บันทึก:t= ความหนาของผนังที่กำหนด;D= สั่งซื้อเส้นผ่านศูนย์กลางภายนอก
ความอดทนเส้นผ่านศูนย์กลางภายนอก (OD) (ASTM A312)
นอกจากความหนาแล้ว OD ยังต้องอยู่ภายในขีดจำกัดเฉพาะเพื่อให้แน่ใจว่าจะประกอบเข้ากับหน้าแปลนและวาล์วได้อย่างเหมาะสม
| ช่วง NPS (นิ้ว) | ความอดทนเกิน (มม.) | ภายใต้ความอดทน (มม.) |
| 1/8" ถึง 1-1/2" | +0.4 มม | -0.8 มม |
| 1-1/2" ถึง 4" | +0.8 มม | -0.8 มม |
| 4" ถึง 8" | +1.6 มม | -0.8 มม |
| 8" ถึง 18" | +2.4 มม | -0.8 มม |
| 18" ถึง 26" | +3.2 มม | -0.8 มม |
เหตุใดท่อ SS316L จึงมีราคามากกว่า SS304
โดยทั่วไปแล้ว ท่อ SS316L จะมีราคาสูงกว่า SS304 ถึง 15% - 30% เนื่องจากเป็นโลหะผสมกับโมลิบดีนัมและมีปริมาณนิกเกิลสูงกว่า วัตถุดิบเหล่านี้มีราคาแพงกว่าโครเมียมที่ใช้ใน SS304 และให้ความต้านทานการกัดกร่อนและการเกิดรูพรุนที่ดีขึ้นอย่างมากในสภาพแวดล้อมที่รุนแรงหรือในน้ำเค็ม

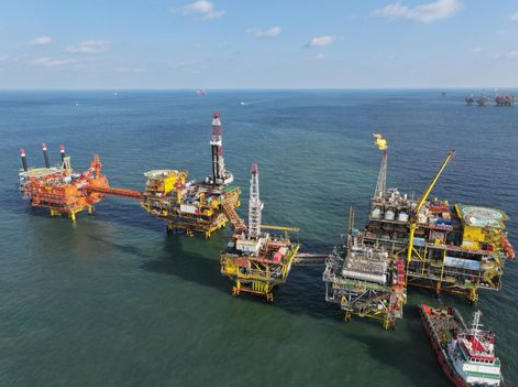

316L SCH40S กับ SCH80S: ท่อส่งน้ำทะเล
ความเป็นมาของโครงการ
- ที่ตั้ง:แท่นขุดเจาะน้ำมันและก๊าซนอกชายฝั่งในเอเชียตะวันออกเฉียงใต้
- แอปพลิเคชัน:ระบบน้ำหล่อเย็นทุติยภูมิ (การรับน้ำทะเลโดยตรงเพื่อแลกเปลี่ยนความร้อน)
- ปานกลาง:น้ำทะเลธรรมชาติ (มีลักษณะเด่นคือระดับคลอไรด์ ปริมาณทราย กิจกรรมทางชีวภาพ และออกซิเจนที่ละลายในน้ำ)
- ชีวิตการออกแบบ:15 ปี.
- ความต้องการเส้นผ่านศูนย์กลางท่อ:กรมอุทยานฯ 4 (DN100)
ท่อ SS316L SCH 40S กับ SCH 80S: ความแตกต่าง
| ข้อมูลทางเทคนิค | กำหนด 40S | กำหนด 80S | ความแปรปรวน |
|---|---|---|---|
| ความหนาของผนัง | 6.02 มม | 8.56 มม | +42.2% |
| แรงดันที่อนุญาต* | ~115 บาร์ | ~168 บาร์ | +46.0% |
| น้ำหนักต่อหน่วย | 16.32 กก./ม | 22.62 กก./ม | +38.6% |
| เส้นผ่านศูนย์กลางภายใน (ID) | 102.26 มม | 97.18 มม | -4.9% |
| พื้นที่การไหล | 8,214 ตร.มม | 7,416 ตร.มม | -9.7% |
| การใช้งานทั่วไป | การบำบัดน้ำ การแปรรูปอาหาร บริการเคมีทั่วไป | นอกชายฝั่ง โรงกลั่น -สายการผลิตแรงดันสูง |
ท่อ SS 316L SCH 40S กับ SCH 80S: ความต้านทานการกัดกร่อน
แม้ว่าสแตนเลส 316L จะมีความต้านทานการกัดกร่อนสูง แต่ก็มีความไวสูงต่อการกัดกร่อนแบบรูพรุนและรอยแยกในน้ำทะเลนิ่ง ที่ข้อศอกและแท่นที การทำความสะอาดน้ำทะเลที่มีความเร็วสูง-จะช่วยเร่งการย่อยสลายของฟิล์มเฉื่อย ด้วยความหนาของผนังที่เหนือกว่า SCH 80S จึงให้ความแข็งแรงของโครงสร้างที่สูงขึ้นต่อการสึกกร่อน-การกัดกร่อนที่เกิดจากน้ำทะเลที่มีปริมาณตะกอนเล็กน้อย ซึ่งช่วยลดความเสี่ยงของการกัดเซาะเฉพาะจุด-ให้เกิดการรั่วไหลได้อย่างมีประสิทธิภาพ
ท่อ SS 316L SCH 40S กับ SCH 80S: พิกัดแรงดัน
ระดับแรงดันของ SCH 80S สูงถึง 168 บาร์ ซึ่งสูงกว่าระดับแรงดัน 115 บาร์ของ SCH 40S อย่างมาก ในสภาพแวดล้อมแพลตฟอร์มนอกชายฝั่งที่มีแนวโน้มสั่นสะเทือน- SCH 80S มอบปัจจัยด้านความปลอดภัยที่สูงกว่า ป้องกันการแตกร้าวของรอยเชื่อมที่เกิดจากความล้าได้อย่างมีประสิทธิภาพ
ท่อ SS 316L SCH 40S กับ SCH 80S: ราคา
- กำหนด 40S:โดยมีต้นทุนการจัดซื้อเริ่มต้นที่ต่ำกว่า โดยมีอายุการใช้งานการกัดกร่อนที่มีประสิทธิภาพประมาณ 8 ถึง 10 ปี หลังจากผ่านไป 10 ปี ระบบอาจเผชิญกับการปิดระบบครั้งใหญ่-เพื่อยกเครื่องและเปลี่ยนทดแทน
- กำหนด 80S:แม้ว่าต้นทุนการจัดซื้อเริ่มแรกจะสูงขึ้น 40% แต่ก็มีต้นทุนวงจรชีวิต (LCC) ที่ต่ำกว่า โดยการลดเวลาหยุดทำงานโดยไม่ได้วางแผนให้เหลือน้อยที่สุด และลดต้นทุนแรงงานในการเปลี่ยนทดแทน
หากงบประมาณมีจำกัดมาก สามารถใช้ SCH 80S กับท่อหลักได้ ในขณะที่ SCH 40S สามารถใช้กับท่อแรงดันต่ำ- และท่อแยกย่อยที่ปลายท่อเปลี่ยนได้ง่าย หากอุณหภูมิน้ำทะเลเกิน 25 องศา ความเสี่ยงต่อการกัดกร่อนแบบรูเข็มสำหรับ 316L จะเพิ่มมากขึ้นอย่างมาก
ภายใต้สถานการณ์ดังกล่าว การเพิ่มความหนาของผนังเพียงอย่างเดียว (จาก 40S เป็น 80S) อาจไม่เพียงพอ และควรพิจารณาการอัพเกรดวัสดุเป็น Super Duplex 2507 แม้เมื่อใช้ SCH 10S ความต้านทานการกัดกร่อนก็มีประสิทธิภาพเหนือกว่า 316L SCH 80S มาก
ซัพพลายเออร์ของASTM A312 TP316/316L ท่อสแตนเลส
เราจัดหาวัตถุดิบจากโรงกลั่นชั้นนำ-โดยเฉพาะ รวมถึง Tsingshan, TISCO และ Baosteel ท่อของเราผลิตจากเหล็กที่ผ่านกระบวนการกลั่น AOD/VOD ทำให้มั่นใจได้ว่ามีระดับสิ่งเจือปนต่ำเป็นพิเศษ
การรับรอง-เกรดคู่: สินค้าส่วนใหญ่ของเราได้รับการรับรองแบบคู่-ถึง 316/316L ซึ่งประสบความสำเร็จในการรวมความแข็งแรงสูงของเกรด 316 เข้ากับประสิทธิภาพการเชื่อมที่เหนือกว่า (คาร์บอนต่ำ) ของเกรด 316L
เราให้การสนับสนุนทางเทคนิคด้านวิศวกรรม รวมถึงการคำนวณแรงดันผ่านสูตรของ Barlow และคำแนะนำในการเลือกวัสดุสำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน
ข้อกำหนดท่อสแตนเลส ASTM A312 TP316/316L
| รายการ | ข้อมูลจำเพาะ |
| มาตรฐาน | ASTM A312, ASME SA312 |
| ระดับ | TP316, TP316L, TP316/316L คู่ |
| พิมพ์ | ไร้รอยต่อ (SMLS) หรือแบบเชื่อม (ERW, EFW) |
| ช่วงขนาด | 1/8" ถึง 30" NPS |
| กำหนดการ | กำหนด 5S, 10S, 40S, 80S, 160, XXS |
| เสร็จ | สารละลายอบอ่อนและดอง (สีขาว) หรืออบอ่อนแบบสดใส |
| สิ้นสุด | ปลายธรรมดา ปลายเอียง (สำหรับการเชื่อม) หรือเกลียว |

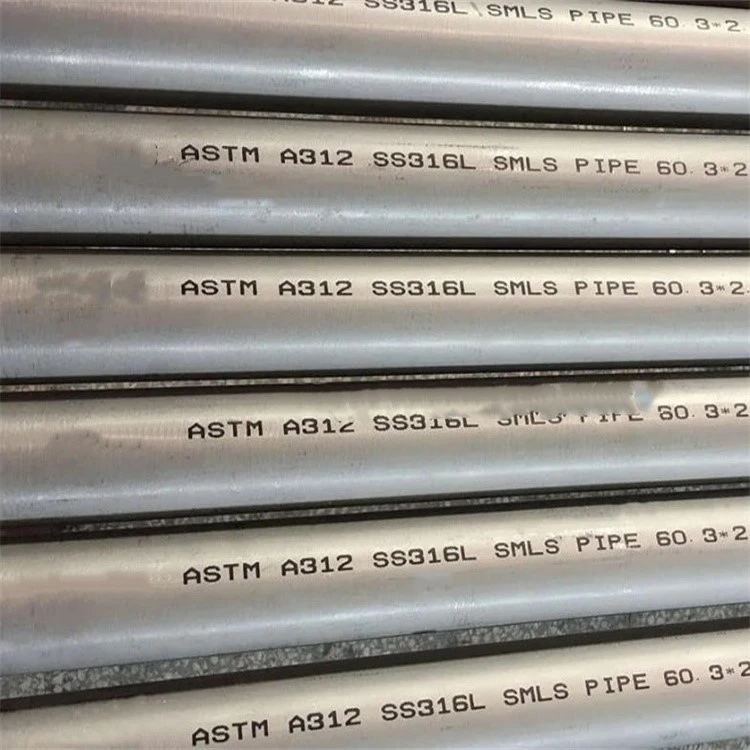

ASTM A312 TP316/316L ท่อสแตนเลส

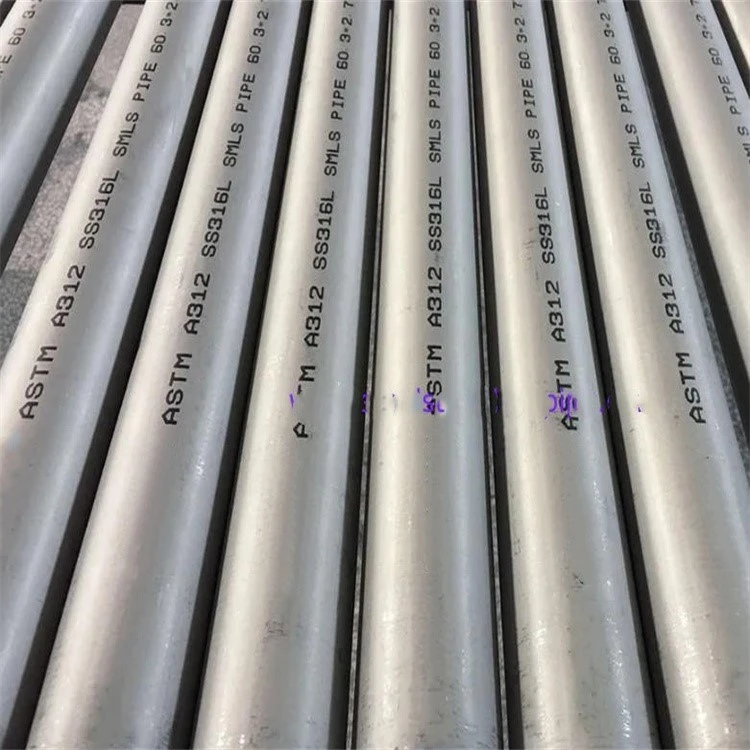

ASTM A312 TP316/316L สแตนเลสท่อกลม
การตรวจสอบและควบคุมคุณภาพ (QC)
เพื่อให้แน่ใจว่าการส่งมอบข้อบกพร่องเป็นศูนย์- ทุกท่อจะต้องผ่านการทดสอบทั้งภาคบังคับและทางเลือก:
| หมวดหมู่ | รายการทดสอบ | วัตถุประสงค์ |
| เคมี | PMI (การระบุวัสดุที่เป็นบวก) | ตรวจสอบเนื้อหา Cr, Ni, Mo และ C |
| เครื่องกล | แรงดึง ผลผลิต การยืดตัว ความแข็ง | ตรวจสอบให้แน่ใจว่าท่อมีคุณสมบัติตรงตามข้อกำหนดด้านโครงสร้าง |
| ความซื่อสัตย์ (NDT) | การทดสอบอุทกสถิต | ทดสอบ 100% เพื่อให้แน่ใจว่าไม่มีการรั่วไหลภายใต้แรงดันสูง |
| ความซื่อสัตย์ (NDT) | กระแสไหลวนหรืออัลตราโซนิก (UT) | ตรวจจับรอยแตกภายใน หลุม หรือผนังบาง |
| โครงสร้างจุลภาค | การทดสอบการกัดกร่อนตามขอบเกรน (IGC) | ตรวจสอบความต้านทานต่อ "การผุกร่อนของการเชื่อม" (ฝึก A/E) |
| ภาพ/สลัว | การตรวจสอบมิติและพื้นผิว | ยืนยันความหนาของผนัง OD และการตกแต่ง ID/OD ที่ราบรื่น |

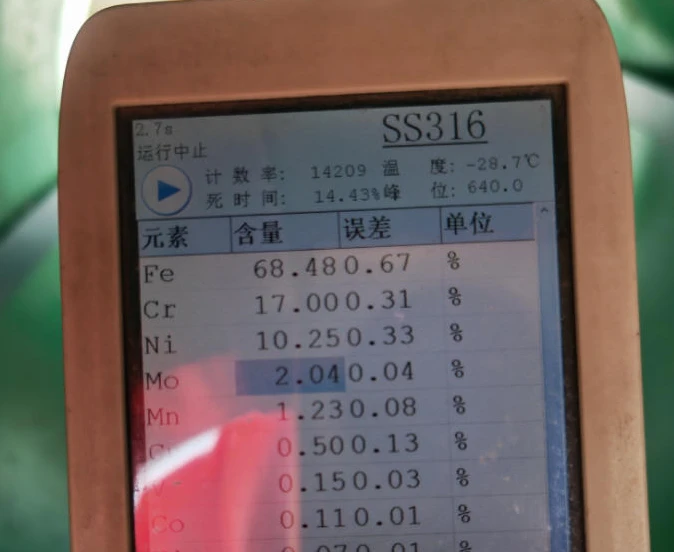

การทดสอบ PMI ของท่อสแตนเลส 316L

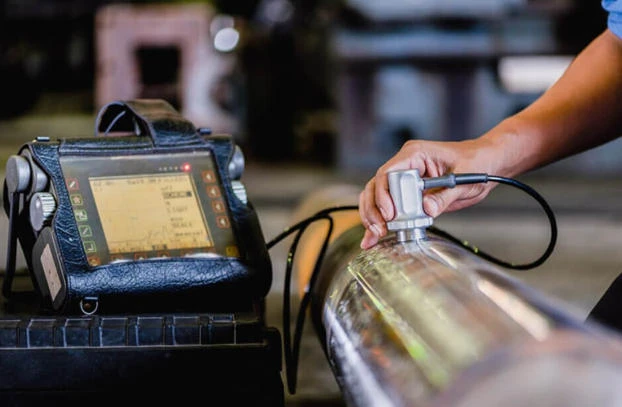

กระแสไหลวนหรืออัลตราโซนิก
เราจัดเตรียมเอกสารที่ครบถ้วนในการจัดส่งทุกครั้งเพื่อให้แน่ใจว่าสามารถตรวจสอบย้อนกลับได้:

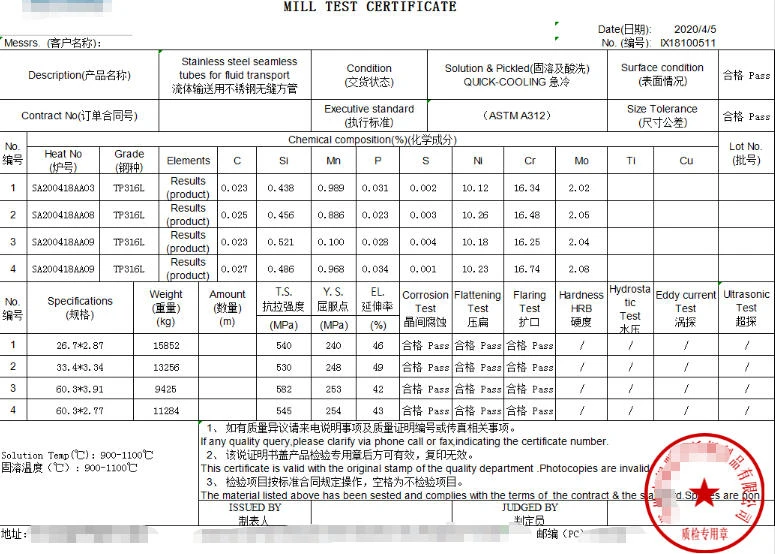

MTC (ใบรับรองการทดสอบวัสดุ): สอดคล้องตามมาตรฐาน EN 10204 3.1 อย่างสมบูรณ์ (หรือมาตรฐาน 3.2 ตามคำขอ)
บรรจุภัณฑ์ส่งออกมืออาชีพ

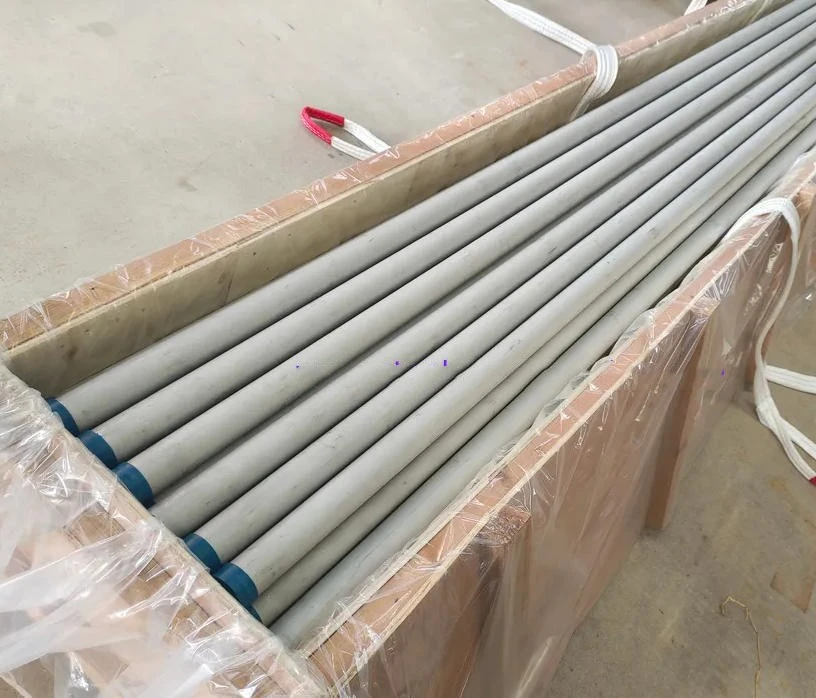

การป้องกันปลาย: ท่อทั้งหมดติดตั้งฝาพลาสติก (สีน้ำเงิน สีขาว หรือแบบกำหนดเอง) เพื่อป้องกันเกลียวและปลายเอียงจากการกระแทกและเศษซาก
การป้องกันพื้นผิว: แต่ละท่อสามารถหุ้มแยกกันในถุงพลาสติกหรือห่อด้วยมัดหกเหลี่ยมพร้อมห่อ PE
การรักษาความปลอดภัย: สำหรับเส้นผ่านศูนย์กลางขนาดใหญ่ เราใช้เหล็กค้ำยันภายใน สำหรับเส้นผ่านศูนย์กลางขนาดเล็ก เราใช้กล่องไม้รมยาหรือลังเหล็ก-เพื่อป้องกันการโค้งงอระหว่างการยกรถยก

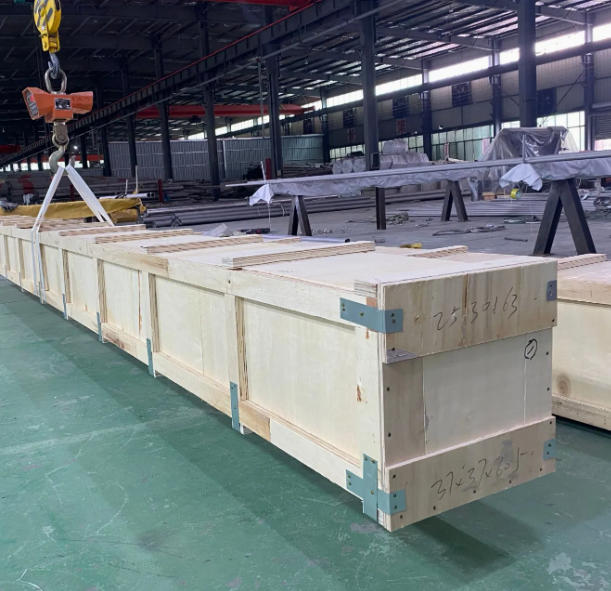

บรรจุภัณฑ์ลังไม้
สิ้นสุดการป้องกัน
คู่ของ:ไม่ใช่
