วิธีการเลือกท่อแลกเปลี่ยนความร้อนที่เหมาะสม

ในการออกแบบโรงงานอุตสาหกรรม การเลือกท่อแลกเปลี่ยนความร้อนที่เหมาะสมถือเป็นหนึ่งในการตัดสินใจที่สำคัญที่สุด แม้แต่ข้อผิดพลาดเล็กน้อยในการเลือกก็อาจทำให้เกิดเหตุการณ์การรั่วไหลที่ร้ายแรง ส่งผลให้เกิดการหยุดทำงานโดยไม่ได้วางแผน และทำให้สูญเสียการผลิตหลายล้านดอลลาร์



ที่ GNEE จากประสบการณ์ที่สั่งสมมานานหลายปีในการส่งออกท่อแลกเปลี่ยนความร้อนที่ทำจากสเตนเลส เราได้กำหนดหลักเกณฑ์สำคัญสี่ประการในการเลือกท่อ ได้แก่ เกรดวัสดุ กระบวนการผลิต ความแม่นยำของมิติ และมาตรฐานการตรวจสอบ



1. ขั้นตอนที่ 1: จับคู่เกรดวัสดุกับสิ่งแวดล้อม

ขั้นตอนแรกคือการระบุลักษณะและอุณหภูมิของของเหลวที่มีฤทธิ์กัดกร่อน การเลือก 316L เมื่อ 304L สิ้นเปลืองงบประมาณเพียงพอ การเลือก 304L เมื่อต้องการดูเพล็กซ์จะทำให้เกิดความล้มเหลวก่อนเวลาอันควร

เกรดวัสดุ	มาตรฐานทั่วไป	อุณหภูมิสูงสุด (องศา)	ดีที่สุดสำหรับ...
เอไอเอส 304L	มาตรฐาน ASTM A213/A249	425 องศา	การแปรรูปอาหารทั่วไป น้ำสะอาด ไอน้ำแรงดันต่ำ-
เอไอเอส 316L	มาตรฐาน ASTM A213/A249	450 องศา	สภาพแวดล้อมทางทะเล คลอไรด์ และสารเคมีที่เป็นกรดอ่อนๆ
เอไอเอส 310เอส	มาตรฐาน ASTM A213/A312	1150 องศา	ความต้านทานต่อออกซิเดชันที่อุณหภูมิสูง- เตาเผา หม้อไอน้ำ
ดูเพล็กซ์ 2205	มาตรฐาน ASTM A789/A790	300 องศา	สภาพแวดล้อมที่มีแรงดันสูง- มีคลอไรด์สูง- และการกัดกร่อนจากความเค้น
เฟอริติก 446	มาตรฐาน ASTM A268	1100 องศา	ก๊าซกำมะถัน-เข้มข้น สารช่วยฟื้นคืนอุณหภูมิสูง- (ภูมิคุ้มกัน SCC)



2. ขั้นตอนที่ 2: A213 ไร้รอยต่อกับ A249 เชื่อม

เลือกแบบไม่มีรอยต่อ (ASTM A213):หากแรงดันใช้งานของคุณเกิน100 บาร์หรือคุณกำลังเผชิญกับไอน้ำร้อนยวดยิ่งที่สำคัญ ท่อไร้รอยต่อมีความสมบูรณ์ของโครงสร้าง 100% โดยไม่มีจุดอ่อนในการเชื่อม

เลือกแบบเชื่อม (ASTM A249):สำหรับคอนเดนเซอร์มาตรฐานและเครื่องแลกเปลี่ยนแรงดันต่ำ-ถึง-ปานกลาง ข้อเสนอท่อเชื่อมความสม่ำเสมอของความหนาของผนังดีขึ้นซึ่งรับประกันการถ่ายเทความร้อนที่สม่ำเสมอมากขึ้นทั่วทั้งมัดท่อ



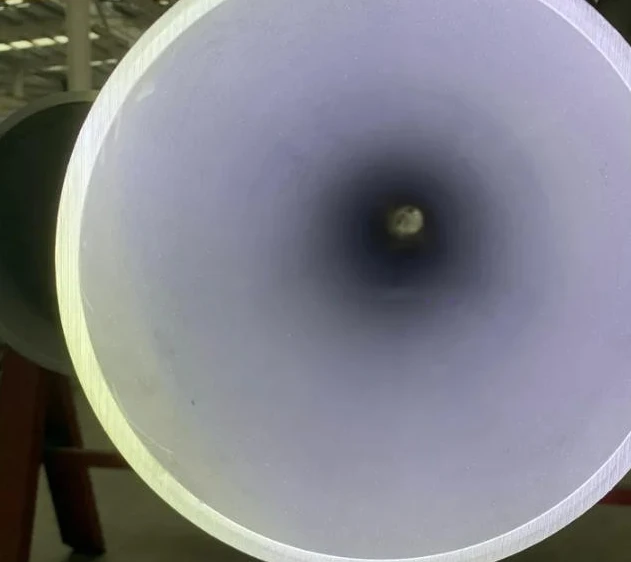

ASTM A213 ไร้รอยต่อเทียบกับ ASTM A249 แนวขวางของท่อแลกเปลี่ยนความร้อนแบบเชื่อม-

3. ขั้นตอนที่ 3: การปรับขนาดให้เหมาะสมสำหรับการถ่ายเทความร้อน

ขนาดไม่ใช่แค่ความพอดีเท่านั้น พวกเขากำหนดค่าสัมประสิทธิ์การถ่ายเทความร้อน.

พารามิเตอร์	ช่วงมาตรฐาน	หมายเหตุการจัดซื้อจัดจ้าง
เส้นผ่านศูนย์กลางภายนอก (OD)	6.35 มม. – 114.3 มม	OD ที่เล็กลงจะเพิ่มพื้นที่ผิวแต่เพิ่มแรงดันตกคร่อม
ความหนาของผนัง (WT)	0.5 มม. – 12.7 มม	ผนังที่บางกว่าจะปรับปรุงการถ่ายเทความร้อนแต่ลดอายุการกัดกร่อน
ความยาวท่อ	6m – 24m	ท่อยาวช่วยลดจำนวนข้อต่อ แต่ต้องมีการขนส่งแบบพิเศษ
รูปร่าง	ตรงหรือโค้งงอ-	ท่อโค้งงอ U- ช่วยให้สามารถขยายตัวเนื่องจากความร้อนได้โดยปราศจากความเครียด



4. ขั้นตอนที่ 4: การตรวจสอบคุณภาพ

ซัพพลายเออร์มืออาชีพต้องให้ข้อมูล ไม่ใช่แค่สัญญาเท่านั้น ตรวจสอบให้แน่ใจว่า PO (ใบสั่งซื้อ) ของคุณจำเป็นต้องมีสิ่งต่อไปนี้:

การระบุวัสดุที่เป็นบวก (PMI): เพื่อยืนยันว่าโลหะผสมตรงตามที่คุณจ่ายไป (เช่น Mo > 2.0% สำหรับ 316L)

การทดสอบกระแสวน (ECT): จำเป็นสำหรับการตรวจจับข้อบกพร่องย่อย-ที่พื้นผิวในผนังท่อ

การทดสอบอุทกสถิต: โดยปกติแล้วแรงดันการออกแบบจะอยู่ที่ 1.5 เท่า เพื่อให้แน่ใจว่าประสิทธิภาพการรั่วไหลเป็นศูนย์-

ใบรับรองการทดสอบโรงงาน (MTC): ต้องเป็นไปตามมาตรฐาน EN 10204 3.1 เพื่อสามารถตรวจสอบย้อนกลับได้อย่างสมบูรณ์



5.รายการตรวจสอบการจัดซื้อจัดจ้าง

ก่อนทำการสั่งซื้อ โปรดถามซัพพลายเออร์ด้วยคำถามสามข้อต่อไปนี้:
"ท่อมี 'ความหนาของผนังโดยเฉลี่ย' หรือ 'ความหนาของผนังขั้นต่ำ' หรือไม่? (ความหนาของผนังขั้นต่ำทำให้มีปัจจัยด้านความปลอดภัยที่สูงกว่า)
"ควบคุมความหยาบผิวภายใน (Ra) ได้หรือไม่" (พื้นผิวที่เรียบขึ้นช่วยลดขนาดและความเปรอะเปื้อน)
"วิธีการบรรจุหีบห่อสำหรับการขนส่งทางไกล-คืออะไร" (ท่อ 316/310S ต้องบรรจุในลังไม้เสริมแรง)





ข้อมูลจำเพาะของท่อแลกเปลี่ยนความร้อนสเตนเลสสตีล GNEE

หมวดหมู่วัสดุ	เกรดทั่วไป (ASTM/AISI)	มาตรฐานการผลิต	แบบฟอร์มสินค้าที่มีจำหน่าย
ออสเตนนิติก	304/304L, 316/316L, 316Ti	ASTM A213 (ไร้รอยต่อ) ASTM A249 (แบบเชื่อม)	ตรง U-งอ ขด
สูง-อุณหภูมิสูง	310S (25Cr-20Ni), 309S, TP446	ASTM A213 (ไร้รอยต่อ) ASTM A268 (เฟอร์ริติก)	ท่อตรง (ผิว AP/BA)
ดูเพล็กซ์	S31803 / S32205 (2205), S32750 (2507)	มาตรฐาน ASTM A789 / A790	ตรง คุณ-ก้มตัว (คลายเครียด)
โลหะผสมพิเศษ	TP317L, TP321/เอช, TP347/เอช, 904L	มาตรฐาน ASTM A213 / A249	ตรง ครีบ ขด



ติดต่อได้เลย



ข้อมูลทางเทคนิคและช่วงการจัดหา

เส้นผ่านศูนย์กลางภายนอก (OD): 3.18 มม. – 1219 มม. (พิกัดความเผื่อความแม่นยำสูงสุด ±0.05 มม.)

ความหนาของผนัง (WT): 0.5 มม. – 25.4 มม. (รับประกันผนังขั้นต่ำหรือผนังเฉลี่ย)

ความยาวท่อ: ท่อตรงยาวสูงสุด 24 เมตร+; รัศมีโค้งงอ U- แบบกำหนดเอง

เสร็จสิ้นพื้นผิว: AP (อบอ่อนและดอง) หรือ BA (อบอ่อน, Ra < 0.4 μm)

การประกันคุณภาพ: 100% PMI (การตรวจสอบวัสดุ) + 100% NDT (ทดสอบกระแสน้ำวน / น้ำ- สูงถึง 30MPa)

การรับรอง: รวมใบรับรองการทดสอบโรงงาน (MTC) ฉบับเต็ม EN 10204 3.1 แล้ว

บรรจุภัณฑ์แบบมืออาชีพ

ท่อแลกเปลี่ยนความร้อน ASTM A213 TP316L มีผนังบาง (โดยทั่วไปคือ 1.5 มม. ถึง 2.5 มม.) ดังนั้นบรรจุภัณฑ์จึงต้องได้รับการออกแบบเพื่อป้องกันการโค้งงอ การเสียรูป และรอยขีดข่วนบนพื้นผิว
ฝาปิดปลาย: ปลายทั้งสองด้านของท่อทุกท่อจะต้องติดตั้งฝาปิดป้องกันเพื่อป้องกันฝุ่นหรือความชื้นสะสมภายในผนังภายใน
ส่งออก-กล่องไม้อัดรมควันเกรด: ท่อจะซ้อนกันเป็นชั้นๆ ภายในลังไม้ โดยแต่ละชั้นคั่นด้วยกระดานไม้หรือวัสดุกันกระแทกแบบนุ่ม
ข้อพิจารณาพิเศษ:
การทำเครื่องหมาย: ภายนอกลังจะต้องมีการทำเครื่องหมายอย่างชัดเจนด้วยข้อมูลต่อไปนี้: มาตรฐาน (ASTM A213 TP316L) ขนาด (OD x WT x L) หมายเลขความร้อน น้ำหนัก รวมถึงสัญลักษณ์คำเตือน เช่น "ห้ามซ้อน" และ "ให้แห้ง"
