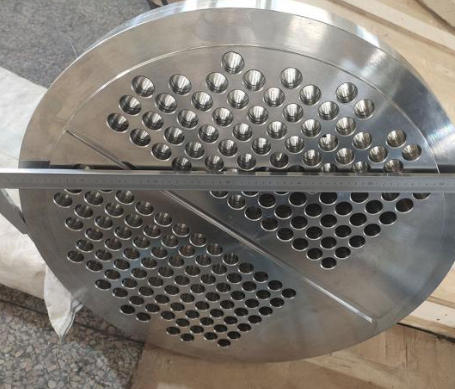

TH10028 1.4541 แผ่นท่อส่วนประกอบตัวแลกเปลี่ยนความร้อน

สารละลายสเตนเลสออสเทนนิติกที่เชื่อถือได้สำหรับอุปกรณ์รับแรงดัน

แผ่นท่อฟอร์จ 1.4541 ผลิตตามมาตรฐาน EN 10028-7 เป็นส่วนประกอบสเตนเลสออสเทนนิติกที่มีความเสถียร ซึ่งใช้กันอย่างแพร่หลายในเครื่องแลกเปลี่ยนความร้อน คอนเดนเซอร์ หม้อไอน้ำ และภาชนะรับความดัน ด้วยการคงตัวของไทเทเนียม วัสดุนี้จึงทนทานต่อการกัดกร่อนตามขอบเกรนได้อย่างดีเยี่ยม แม้หลังจากการเชื่อมหรือสัมผัสกับอุณหภูมิที่สูงขึ้นเป็นเวลานาน

Gnee จำหน่ายแผ่นท่อฟอร์จคุณภาพสูง-ที่ทำจากสแตนเลส 1.4541 (เทียบเท่ากับ AISI 321) รับประกันโครงสร้างเกรนที่สม่ำเสมอ ความแข็งแรงเชิงกลที่เหนือกว่า และอายุการใช้งานที่ยาวนานในสภาพแวดล้อมที่มีความร้อนและความดันสูง



เหตุใดจึงเลือกแผ่นท่อปลอมแปลง 1.4541 สำหรับเครื่องแลกเปลี่ยนความร้อน

เมื่อเทียบกับเกรดที่ไม่เสถียร เช่น 304/304L เหล็กสแตนเลส 1.4541 มีไทเทเนียม (Ti) ซึ่งจับคาร์บอนได้อย่างมีประสิทธิภาพและป้องกันการตกตะกอนของคาร์ไบด์ ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานเครื่องแลกเปลี่ยนความร้อนที่อุณหภูมิสูง-

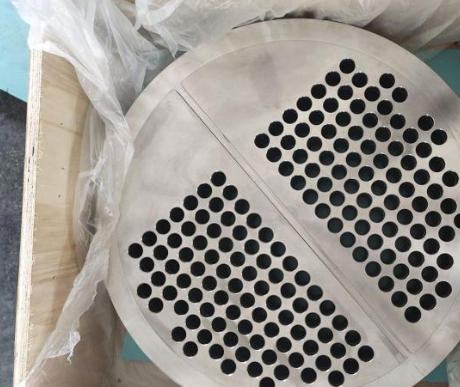

1.4541 / EN 10028-7 ข้อมูลจำเพาะ TubeSheet ปลอมแปลง

รายการ	คำอธิบาย
เกรดวัสดุ	สแตนเลส 1.4541
มาตรฐาน	ห้องน้ำในตัว 10028-7
เทียบเท่า	AISI 321 / UNS S32100
ประเภทสินค้า	แผ่นท่อฟอร์จ
กระบวนการผลิต	หลอมร้อน + อบชุบด้วยความร้อน
ความหนา	20 มม. – 300 มม. (กำหนดเองได้)
เส้นผ่านศูนย์กลาง	สูงถึง 3000 มม
สภาพพื้นผิว	กลึง / กลึงหยาบ
การรักษาความร้อน	สารละลายอบอ่อน
การตรวจสอบ	UT, PT, การตรวจสอบมิติ
การรับรอง	TH 10204 3.1 / 3.2



1.4541 องค์ประกอบทางเคมี

	องค์ประกอบทางเคมี, %
เกรดเหล็ก	C น้อยกว่าหรือเท่ากับ	ศรี, น้อยกว่าหรือเท่ากับ	Mn น้อยกว่าหรือเท่ากับ	P น้อยกว่าหรือเท่ากับ	S น้อยกว่าหรือเท่ากับ	Cr	นิ	ติ
X6CrNiTi18-10 (1.4541)	0,08	1,00	2,00	0,045	0,015	17,0-19,0	9,0-12,0	5xC ถึง 0,70



1.4541 เกรดเทียบเท่า

EN X6CrNiTi18-10 (1.4541) เกรดเทียบเท่าวัสดุ
สหภาพยุโรป	เรา	ไอเอสโอ	จีน	ญี่ปุ่น
ชื่อเหล็ก (หมายเลขวัสดุ)	เกรด (UNS)	เกรด (หมายเลข ISO)	เกรด (UNS)	ระดับ
X6CrNiTi18-10 (1.4541)	321 (ยูเอ็นเอส S32100)	X6CrNiTi18-10 (4541-321-00-I )	0Cr18Ni10Ti; 06Cr18Ni11Ti (การกำหนดใหม่) (S32168)	SUS321



คุณสมบัติทางกล (ทั่วไป, EN 10028-7)

คุณสมบัติ	ค่า
ความแข็งแกร่งของผลผลิต (Rp0.2)	มากกว่าหรือเท่ากับ 200 MPa
ความต้านแรงดึง	500 – 700 เมกะปาสคาล
การยืดตัว	มากกว่าหรือเท่ากับ 40%
แรงกระแทก	ได้ดีที่อุณหภูมิห้อง
อุณหภูมิในการทำงาน	สูงถึง ~ 800 องศา (ไม่ต่อเนื่อง)



Tubesheet ปลอมแปลง 1.4541 ใช้ทำอะไร?
1. อุตสาหกรรมปิโตรเคมี
2. อุตสาหกรรมยา
3. อุตสาหกรรมอาหาร
4. อุตสาหกรรมการบินและอวกาศ
5. อุตสาหกรรมการตกแต่งสถาปัตยกรรม
6. อุตสาหกรรมน้ำมันและก๊าซ
7. ชิ้นส่วนแลกเปลี่ยนความร้อน



แผ่นท่อ 1.4541 เหมาะสำหรับงานบริการที่อุณหภูมิสูง-หรือไม่

ใช่. 1.4541 ทำงานได้ดีในสภาพแวดล้อมที่มีอุณหภูมิสูง-อย่างต่อเนื่องและไม่ต่อเนื่อง ซึ่งมักพบในเครื่องแลกเปลี่ยนความร้อนและหม้อไอน้ำ



Gnee สามารถจัดหาขนาดและการตัดเฉือนแบบกำหนดเองได้หรือไม่

ใช่. Gnee นำเสนอเส้นผ่านศูนย์กลาง ความหนา การเจาะ และการตัดเฉือนแบบกำหนดเองตามแบบหรือข้อกำหนดเฉพาะของโครงการ



มีใบรับรองอะไรบ้าง?

แผ่นท่อสามารถจัดหาใบรับรอง EN 10204 3.1 / 3.2, การวิเคราะห์ทางเคมี, รายงานการทดสอบทางกล และ-การตรวจสอบโดยบุคคลที่สาม (TPI)
