ASTM A213 TP321 สแตนเลสที่ไร้รอยต่อท่อโค้งงอสำหรับชุดเครื่องแลกเปลี่ยนความร้อน



ข้อมูลจำเพาะของ ASME SA213 / ASTM A213 ครอบคลุมสแตนเลสสตีลสตีลไร้รอยต่อและหม้อไอน้ำเหล็กอัลลอย, ซูเปอร์ฮีทเตอร์และท่อแลกเปลี่ยนความร้อนของซีรี่ส์ T

​​

GNEE ให้บริการสแตนเลส Sa213/A213 Seamless u - หลอดโค้งด้วย tp321 U - หลอดโค้งที่ผลิตผ่านกระบวนการดัดท่อตรง การดัดจะดำเนินการบนเครื่องดัดอัตโนมัติ - เครื่องดัดโดยใช้การดัดแบบเย็น เพื่อควบคุมการทำให้ผอมบางของผนังและรูปไข่ของเส้นผ่านศูนย์กลางระหว่างการงอแมนเดรลจะถูกแทรกเข้าไปในหลอด A213 TP321 Seamless U - หลอดโค้งช่วยให้ท่อท่อขยายและหดตัวกับการเปลี่ยนแปลงอุณหภูมิได้อย่างอิสระโดยไม่ทำให้เกิดความเครียดบนแผ่นท่อหรือเปลือก นี่เป็นสิ่งสำคัญในการใช้งานที่มีรอบการขี่จักรยานความร้อนอย่างมีนัยสำคัญทำให้เหมาะสำหรับอุปกรณ์เช่นเครื่องแลกเปลี่ยนความร้อนและคอนเดนเซอร์

ASTM A213 TP321 สแตนเลสที่ไร้รอยต่อการโค้งงอของท่อทางเคมี

C	MN	P	S	ศรี	CR	Ni	TI
0.08	2.00	0.045	0.03	1.00	17.0-19.0	9.0-2.0	5(C+N)-0.7

คุณสมบัติเชิงกล UNS S32100 Seamless U Bend Tubes

แรงดึงความแข็งแรงขั้นต่ำ	ความแข็งแรงของผลผลิตขั้นต่ำ	การยืดตัว (%)	ความแข็งสูงสุด
75KSI (515MPA)	30KSI (205MPA)	35 นาที	192hbw/200hv	90 HRB



อุตสาหกรรมแอปพลิเคชัน

เครื่องทำความร้อนเครื่องทำความเย็นคอนเดนเซอร์และ reboilers ในการแปรรูปสารเคมีและปิโตรเคมี
เครื่องแลกเปลี่ยนความร้อนและก่อน - เครื่องทำความร้อนในการกลั่นน้ำมันและก๊าซเพื่อการประมวลผลไฮโดรคาร์บอน
เครื่องทำความร้อนน้ำป้อนคอนเดนเซอร์และอุปกรณ์กู้คืนความร้อนอื่น ๆ ในเชื้อเพลิงฟอสซิลและโรงงานนิวเคลียร์
เภสัชกรรมและการแปรรูปอาหาร



Gnee ให้ ASTM A213 TP321 สแตนเลสที่ไร้รอยต่อ u - หลอดโค้งสำหรับชุดเครื่องแลกเปลี่ยนความร้อนผลิตจาก 17.0 - 19.0% โครเมี่ยม 9.0-12.0% และ 0.3-0.6% ความต้านทานการกัดกร่อน

TP321 สแตนเลส U - หลอดโค้งมีความคลาดเคลื่อนมิติที่แม่นยำ (เส้นผ่านศูนย์กลางด้านนอก± 0.05 มม., ความหนาของผนัง± 0.03 มม.), มีเส้นผ่านศูนย์กลางด้านนอกตั้งแต่ 12.7 - 38.1 มม. (0.035 "-0.065") รัศมี u-bend มาตรฐานคือ 1.5-3.0 เท่าของเส้นผ่านศูนย์กลางท่อ



หลอดทั้งหมดมาพร้อมกับใบรับรองการทดสอบโรงสี (en 10204 3.1) และตัวเลือกที่สาม - รายงานการตรวจสอบปาร์ตี้เพื่อให้มั่นใจว่าคุณภาพและความสามารถในการย้อนกลับสำหรับการใช้งานการแลกเปลี่ยนความร้อนประสิทธิภาพสูง -



การทดสอบที่ต้องการโค้งงอ u หลอด

1. การทดสอบคอร์รอส

2. การวิเคราะห์ทางเคมี

3. การทดสอบเชิงกล: การทดสอบการแบนการทดสอบวูบ

4.Reverse - การทดสอบ Bend และ Reflat

5. การทดสอบปัจจุบัน

6. การทดสอบ hydrostatic

7.Air ภายใต้การทดสอบความดัน

8. การตรวจสอบภาพ

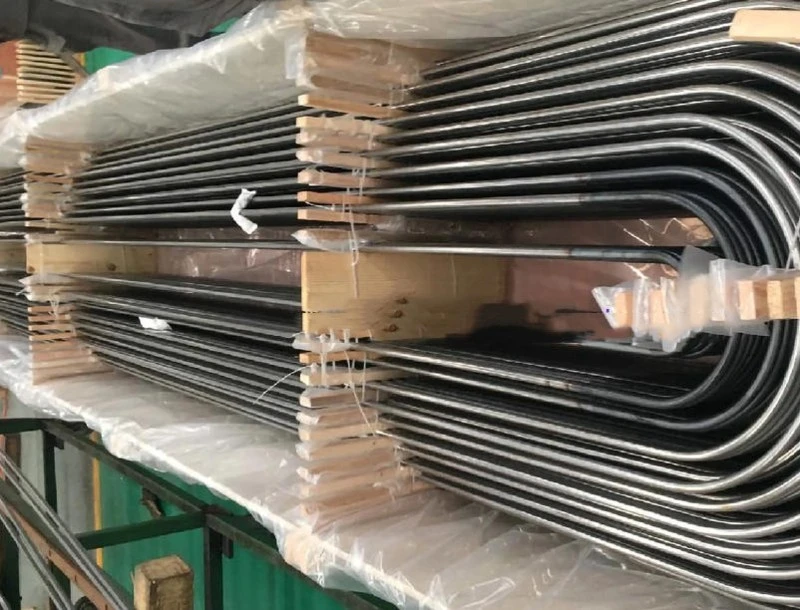

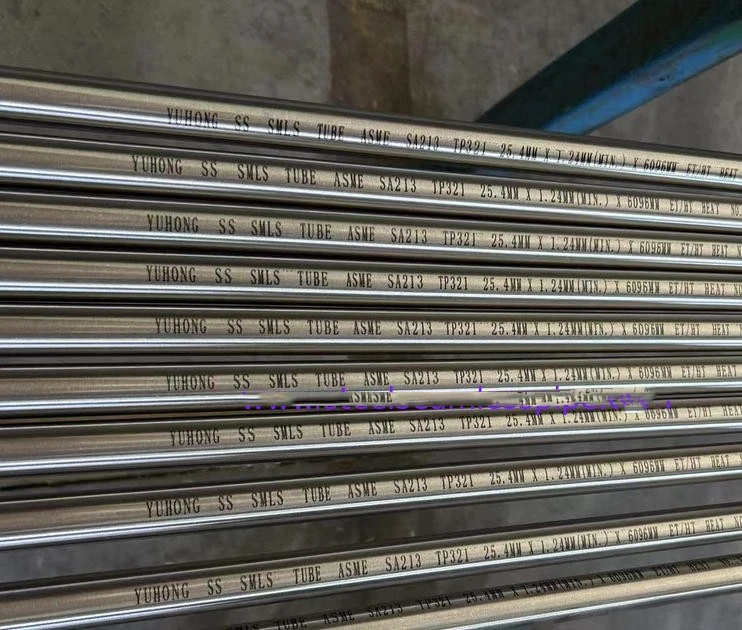

ส่งออก ASME SA213 TP321 ท่อสแตนเลส U เสร็จสิ้นในการหลอมดอง ขนาดที่มีเส้นผ่านศูนย์กลางภายนอก 20 มม. ความหนาของผนัง 1.6 มม. ความยาวจาก 7661 มม. - 8050 มม. รวมใน 882kgs

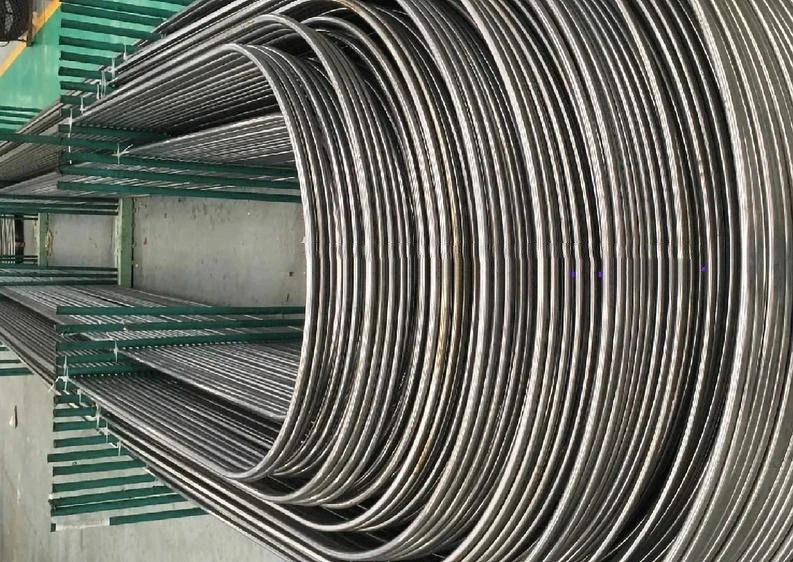

แพ็คเกจในชุดกระดาษกันน้ำและใส่ลงในเคสไม้อัด TP321 สแตนเลสสตีล u ท่อสแตนเลส u โค้งงอหลอดภาพด้านล่าง:
